小屋の雨樋を修理しました。

どうも、黒です。

今となってはもう4年前（2021年）のことですが、小屋の雨樋が機能してなかったんで修理というか改造しました。
まあ、相変わらず簡単なDIYなんですが。
なんとなく思い立って記事にしました。
お時間あればご覧ください。

修理前の状況

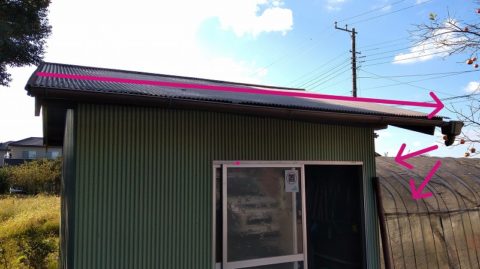

雨水は軒樋（のきどい）を伝って向かって右側へ流れ、右端の集水器（ジョウゴ）に集まります。

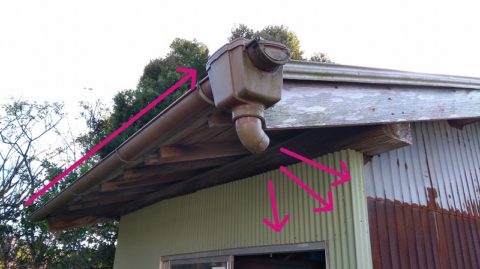

本来であれば、雨水はジョウゴから縦パイプの竪樋（たてどい）を伝って下へ流れていくんですが、この竪樋が途中で外れた状態なんですよ。
雨の日はジョウゴから水が元気よく飛び散るわけですね。

そんな大層な話ではないんですが。
今回の目的は、水の飛び散りを改善することなんですが、もう1つ目的が。
小屋の右側には水路とかの排水先がないので、水路がある小屋の左側へ排水したいと考えたのです。
つまり、雨水の流れの向きを逆にして、ジョウゴを左に持ってきたいってことです。

大した作業ではありませんが、計画は大事ですよ？
なんてったって、素人ですから。

計画が終わったら材料をそろえましょう。

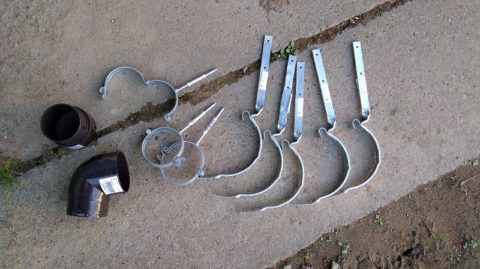

↑新規で購入した材料。画像の右から、

材料名の末尾の105（軒樋）とか60（竪樋）は樋のサイズです。
ホームセンターなんかで売られてるのはこのサイズが多いんです。
が、田舎の古い家では大抵この1つ上のサイズの120と75が使われていて、ホームセンターに在庫があまりなくて困ります。

以下の部品は既設を流用です。
使えるものは使います。

さあ、材料がそろったら作業開始です。

まずは撤去作業です。
と言っても、既設のツル爪を外すだけで、雨樋全体が外れます。

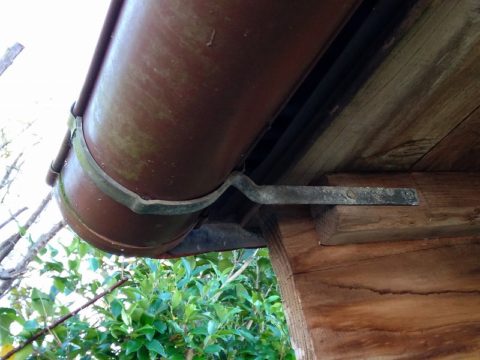

↑既設のツル爪。
固定にはネジじゃなくてクギが使われてます。
年代を感じますね…

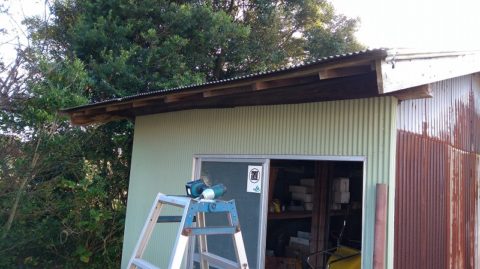

↑撤去完了です。

と思ったら、肝心の取り付け中の写真がほとんどないっていう。

取り付けも至って簡単です。
軒樋の流れの方向が右から左へ変わるだけですので、勾配を逆にするだけです。
既設のツル爪の高さを基準に、新設の高さを考えればいいだけです。
と思ってたんですが、既設の軒樋が勾配をちゃんと取らずに付いてました…
面倒ですね。

軒樋は以下の手順で取り付けました。

中央のツル爪を固定
時代はネジだぜ。
左右両端のツル爪をおおよその位置に仮固定
軒樋を載せる
レベルを軒樋に載せて勾配を確認
今回はぶっちゃけ勾配1/100でも1/200でも。流れりゃいい。
だって、雨樋は短いし、屋根面積も知れてますから。
逆勾配なら左右端のツル爪を取り付け直して高さを調整
今回は一発で決まったんで調整不要でした。
残り2個のツル爪を取り付ける

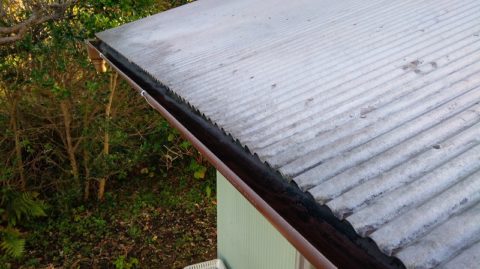

ツル爪の先端を折り曲げて軒樋を固定する
このときに軒樋が熱収縮で長さ方向に逃げられるようにガッチリとは固定しない。
これ大事です。古い軒樋が熱収縮で変形してるのをよく見かけます。
もっとも今回は軒樋が短いため収縮量も知れてるんですが、念のため。
